Смеситель для дровяной водогрейной колонки КВ «Ермак» для пользования душем в доме или на даче.
Смеситель КВ «Ермак» специально предназначен для установки на титаны на дровах. Не пытайтесь устанавливать на колонку обычный смеситель, это приведет к её выходу из строя!
Внешний вид смесителя может отличаться от представленного на сайте. Производитель оставляет за собой право вносить изменения в конструкцию смесителя с целью улучшения потребительских свойств, что может приводить к изменению внешнего вида изделия.

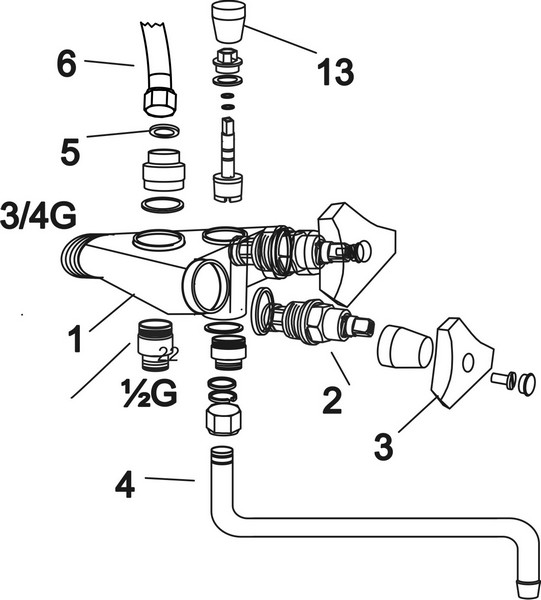

КОМПЛЕКТ ПОСТАВКИ
1. Корпус смесителя в сборе - 1 шт.
2. Вентильная головка - 2 шт.
3. Ручки маховики (комплект с винтом) - 2 шт.
4. Узел излива в сборе - 1 шт.
5. Шланг гибкий с прокладками -1 ш
6. Прокладка шланга - 1 шт.
7. Трубка «К» с гайкой - 1 шт.
8. Трубка «Л» с уплотнением и гайкой -1 шт.
9. Тройник соединительный - 1 шт.
10. Лейка душевая - 1 шт.
11. Паспорт изделия - 1 шт.
12. Упаковка - 1 шт.
1.НАЗНАЧЕНИЕ:
Изделие предназначено для пуска, остановки и регулирования количества вытекающей воды из водогрейной колонки. Кран годен для эксплуатации в жилых домах, общественных и промышленных зданиях с централизованной или местной системой водоснабжения. Смеситель не предназначен дня смешивания других иных жидкостей, кроме воды. Не пригоден для смешивания и пуска газа.
2.МОНТАЖ:
-Монтаж и обслуживание должен производить слесарь-сантехник - квалифицированный специалист.
2.1. Смеситель установить в монтажное отверстие (20) водогрейной колонки, с уплотнением резьбы при помощи Фум ленты. Трубку «К» (7) установить в монт. отверстие (21) водогрейной колонки. Соединить при помощи тройника (9) с трубкой «Л»(8). Установить на трубку (8) душевую лейку (10).Гибкий шланг (5) установить на корпус смесителя и соединить с тройником (9), используя резиновые прокладки. К корпусу смесителя прикрутить узел трубки излива (4).
2.2. Присоединить к корпусу смесителя через отверстие (22), водопровод с запирающим вентилем.
ВНИМАНИЕ!!!
Во избежании нарушения защитно-декоративного покрытия не допускаются механические повреждения изделия и его чистка с применением агрессивных жидкостей, абразивных порошков.
Монтаж осуществлять специальным инструментом, с защитными мягкими губками.
3.ЭКСПЛУАТАЦИЯ:
Данный смеситель не может быть использован без специальной водогрейной колонки. Инструкция по практической работе смесителя, правило включения, выключения и смена режимов душ/излив - описаны в инструкции к водогрейной колонке. Инструкция к водогрейной колонке должна быть в паспорте изделия.
Срок службы отдельных частей и узлов смесителя:
- Корпус — 15 лет. Прокладки резиновые в среднем до 12 месяцев (в зависимости от качества воды)
- Механизмы — 24 месяца Гарантия (для увеличения срока службы рекомендуется производить чистку и смазку узлов, дпипломированным специалистом сервисной службы).
Рабочая температура | от +5 °до 80° С. (вода) |
Максимальное рабочее давление | 0,63 МПа. |
Размер установочной резьбы вентильной головки | М18Х1 |
Размер резьбы присоединения трубок и шлангов | G 1/2 |
Размер резьбы смесителя установочный | G 3/4 |
